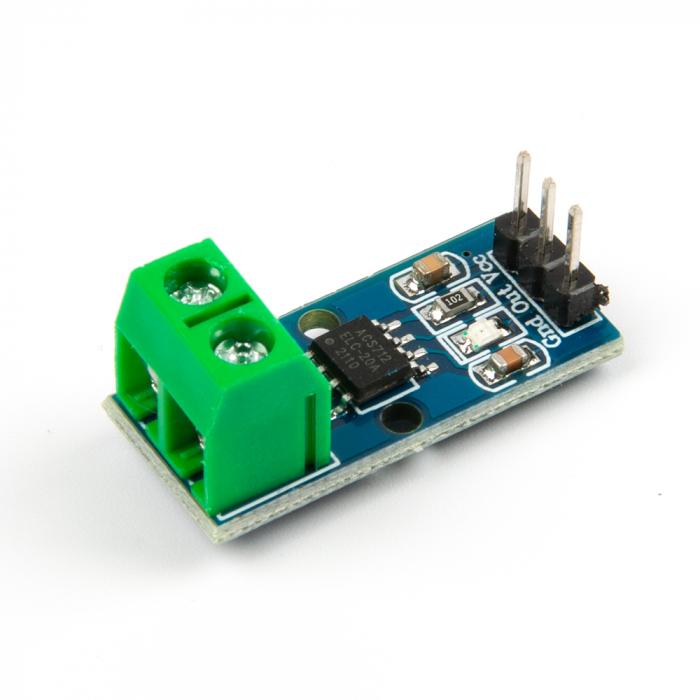

Capteur de Courant ACS712 – AC/DC
Capteurs
1500,00 FCFA
En stock (10)
Description
Le ACS712 est un capteur électronique permettant de mesurer le courant électrique alternatif (AC) et continu (DC) dans un circuit.
Il fonctionne grâce à la technologie à effet Hall, qui permet de détecter le champ magnétique généré par le passage du courant électrique.

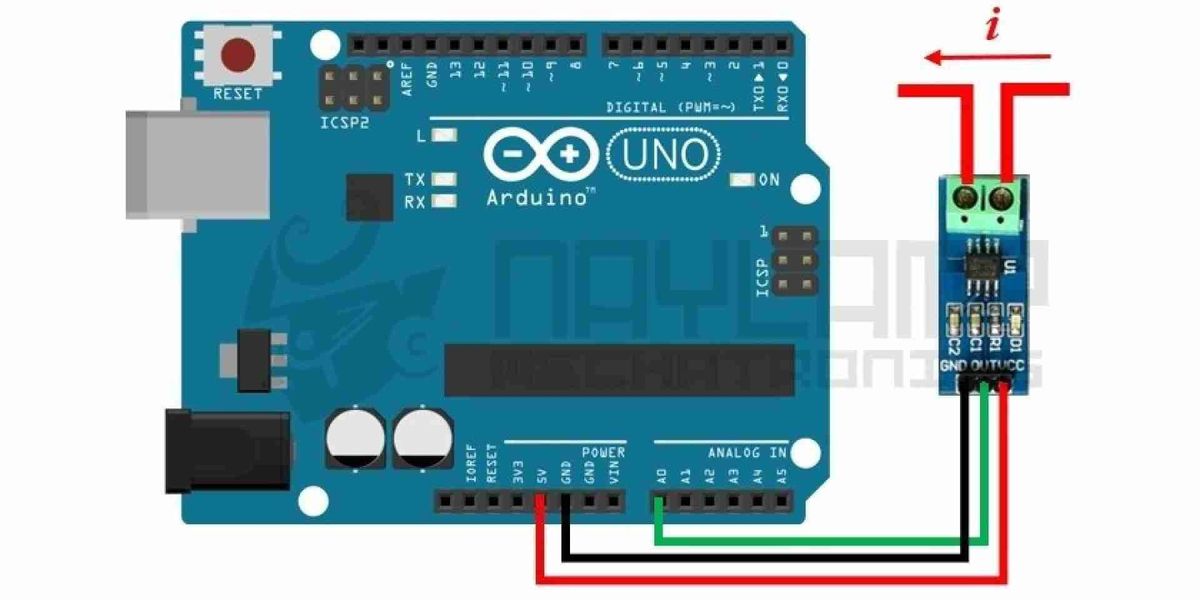

Le module fournit un signal analogique proportionnel au courant mesuré. Ce signal peut être exploité par un microcontrôleur Arduino ou ESP32 afin de surveiller la consommation électrique d'un équipement.
Le ACS712 existe en plusieurs versions, notamment 5A, 20A et 30A, permettant de répondre à différents besoins de mesure.
Il est particulièrement adapté aux projets de surveillance de batteries, de contrôle de moteurs, de gestion énergétique, de systèmes solaires et d'applications IoT.
Grâce à son isolation galvanique intégrée entre le conducteur mesuré et le circuit de mesure, il constitue une solution pratique pour les projets électroniques et les systèmes embarqués.
Attention : l'utilisation sur des circuits à tension dangereuse nécessite des protections et des compétences adaptées. Le module seul ne constitue pas un dispositif de sécurité certifié.
Spécifications techniques
Modèle : ACS712
Type : Capteur de courant à effet Hall
Courant mesurable : Alternatif (AC) et continu (DC)
Technologie : Effet Hall
Tension d'alimentation : 5 V DC
Signal de sortie : Analogique
Versions disponibles : ±5 A, ±20 A et ±30 A
Sensibilité version 5A : 185 mV/A
Sensibilité version 20A : 100 mV/A
Sensibilité version 30A : 66 mV/A
Tension de sortie à 0 A : Environ 2,5 V
Bande passante : Jusqu'à 80 kHz (selon configuration)

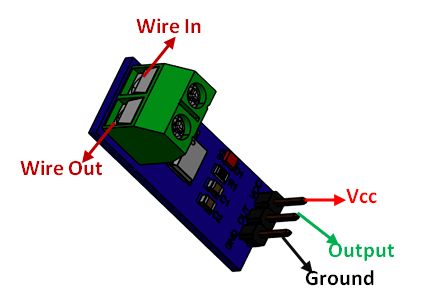

Broches : VCC, OUT, GND
Connexion du courant : Bornier à vis
Isolation : Galvanique entre circuit de mesure et conducteur mesuré
Compatibilité : Arduino UNO, Nano, Mega, ESP32 avec adaptation de tension
Applications : Mesure de courant, surveillance énergétique, contrôle de moteurs, batteries, systèmes solaires et projets IoT
Précaution : Ne pas dépasser le courant nominal de la version utilisée
